●三層複合膜とは

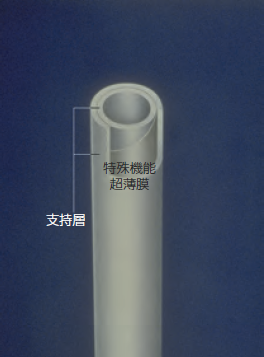

三層複合中空糸膜（MHF）は、三菱レイヨンが世界で最初に商品化した全く新しい中空糸膜で、特殊機能（ガス高選択透過性）のある非多孔質層でサンドイッチ状に挟み込んだ構造を有します。
●三層複合膜の特長
- 溶存酸素を1μg/L (ppb)以下の超低濃度まで脱気
- 安定なランニング性能
- 超純水、食用水に対応できる低溶出性
- コンパクトなモジュール構造に対応
●三層複合膜の用途
| 用途 | 機能 | 効果 |
|---|---|---|
| LSI、LCD洗浄用水 | 溶存酸素の除去 | ⇒ 酸化皮膜の形成防止 |
| 溶存炭酸ガスの除去 | ⇒ ポリッシャーへの負荷軽減 | |
| 炭酸ガスの溶解 | ⇒ 電気伝導度の調整 | |
| ビル給水、空調用水 | 溶存酸素の除去 | ⇒ 配管の腐蝕防止 |
| 食品用水 | 溶存空気の除去 | ⇒ 充填量均一化、成分の酸化劣化防止 |
| 微量揮発性有機物の除去 | ⇒ 安全性の向上 | |
| 超音波洗浄用水 | 溶存酸素の除去 | ⇒ 金属部品の防錆 |
| 溶存空気の除去 | ⇒ 槽内音圧の強化、均一化 | |
| 分析装置用水 | 脱泡 | ⇒ 微量定量性の向上 |
| 半導体薬液 | マイクロバブル除去 | ⇒ パターン欠陥防止 |
●三層複合膜の標準仕様

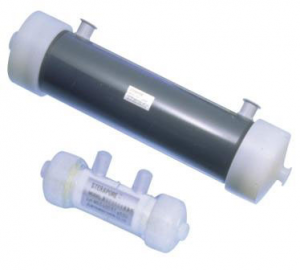

ハウジング一体型
| 品名 | ステラポアー 三層複合膜 | ||
|---|---|---|---|
| 型式 | 20M0060A (MHF0504MBFT) | 20M1700A (MHF1704) | 20M3400A (MHF3504) |
| モジュール長 | 200 mm | 630 mm | 774 mm |
| モジュール径 | Φ48 mm | Φ114 mm | Φ165 mm |
| 膜面積 | 0.6 m2 | 15 m2 | 34 m2 |
| ハウジング 素材 | ポリカーボネート | ポリ塩化ビニル | |
| キャップ 素材 | ポリカーボネート | ポリプロピレン | |
| シール材 | ポリウレタン | ||
| 使用圧力 | ≦ 0.3 MPa | ||
| 使用温度 | ≦ 40℃ | ||
| 接続口 の形式 | スクリュー型 | フェルール型 | |
| 接続口径 | PF 1/4 | PT 3/4 - PF 1/2 | 25A |

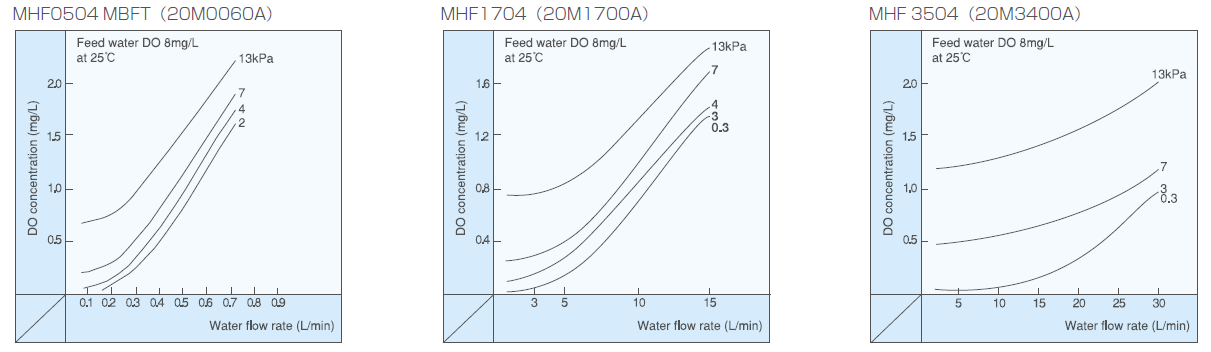

性能データ

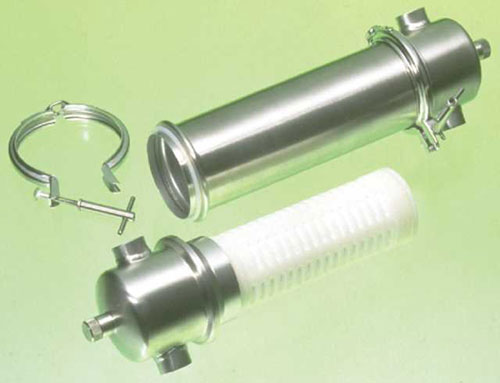

カートリッジ型
| 品名 | MHF膜モジュール | |
|---|---|---|
| 型式 | 20E0240A1 (MHF304EEDF) | 20E0240A3 (MHF304KMD) |
| カートリッジ 長 | 215 mm | |
| カートリッジ 径 | Φ72 mm | |
| 膜面積 | 2.4 m2 | |
| ハウジング 素材 | ポリフェニレン エーテル | ポリカーボネート |
| シール材 | エポキシ | ポリウレタン |
| 使用圧力 | ≦ 0.3 MPa | |
| 使用温度 | ≦ 60℃ | ≦ 40℃ |

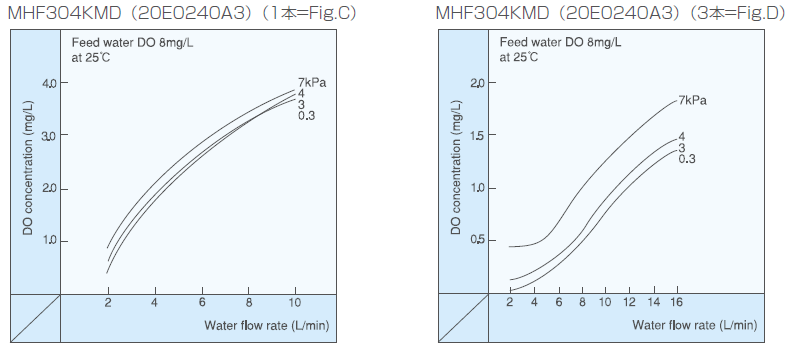

性能データ
◎ ステラポアー 図面PDF
各ステラポアーの平面図については弊社イプロスサイトからダウンロードをしてください。
